歐式梯形磨粉機介紹

MTW系列歐式梯形磨粉機，是我公司在長期的磨機研發經驗的基礎上，根據眾多磨粉機用戶的使用與建議，經潛心研究創新設計出的新一代新型磨粉機，該機型采用了錐齒輪整體傳動、內部稀油潤滑系統、弧形風道等技術。主要是用于礦山、建材、化工、冶金、火電、煤炭等行業粉磨莫氏硬度在9級以下，濕度在6%以下的多種非易燃易爆礦產物料，成品細度可在30-400目可調節。

歐版立式磨粉機圖片展示

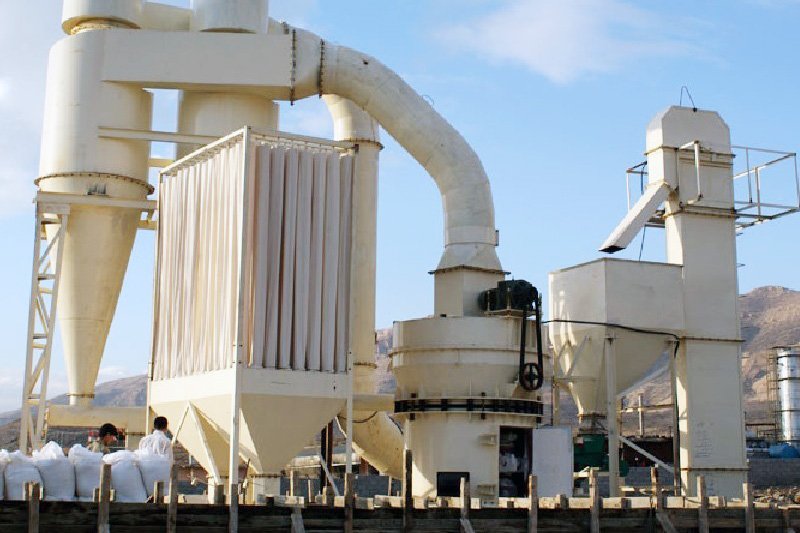

歐式梯形磨粉機現場

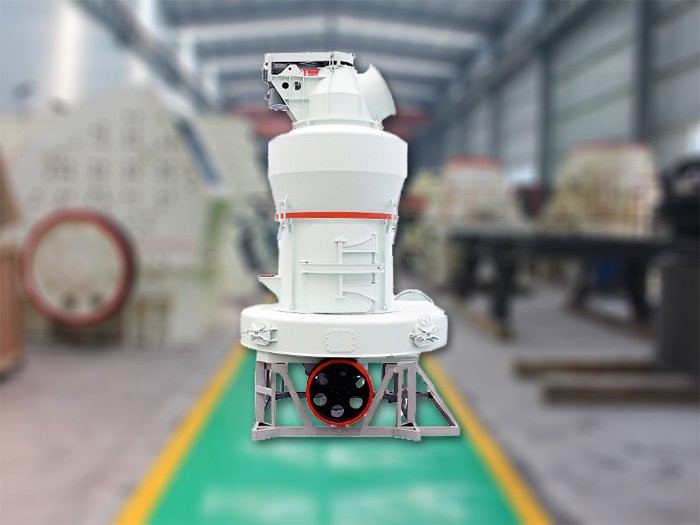

歐版立式磨粉機圖片

歐版立式磨粉機現場圖

歐式梯形磨粉機優勢特點

錐齒輪整體傳動

傳統磨機需另有減速機、通過聯軸節傳動主軸，安裝時對中難度大，易產生噪音，降低效率，MTW系列歐式梯形磨為錐齒輪整體傳動，結構更加緊湊，安裝調節更方便快捷，效率大大增加。  

內部稀油潤滑系統

傳統磨機潤滑形式為脂潤滑，潤滑阻力大、溫升高、軸承壽命短，MTW系列歐式梯形磨采用內部油泵，無需另外增加油泵或潤滑站，就可以實現主軸軸承和圓錐齒輪軸軸承的潤滑。

弧形風道

傳統磨機中的磨粉機風道，均為直板型風道。這種結構存在著氣流沖擊風道板產生阻力，氣流分子間相互碰撞的能量損失大，易產生渦流導致風道堵塞等缺點，MTW系列歐式梯形磨所采用風道為曲面型風道，切向氣流進口順滑，阻力小，內部出口方向有利于物料的分散，不容易堵料。

曲面可換刀刃鏟刀

傳統磨機鏟刀刀刃磨損較快，鏟刀為整體鏟刀，刃部磨損后，需要整體更換鏟刀，浪費材料，增加停機更換時間。MTW系列歐式梯形磨鏟刀，刃部采用高耐磨合金材料，使用壽命長，更換時只需更換刀刃部分，提高了材料利用率。另外傳統的平面型鏟刀，物料鏟起后堆積在一個層面上，使磨輥磨環中部磨損嚴重，曲面型鏟刀可將物料導向立面，使磨輥磨環上、中、下部都能粉磨，使其均勻磨損，同時也增大了有效工作面積，從而增加了產量。

隔離式旋風集粉器

內筒與混合氣粉流之間采用隔離結構，能夠有效的提高選粉效率和選粉精度。

無阻力進風蝸殼(小觀察門無渦流)：傳統磨機的進風蝸殼觀察門內部門板內面向外凸出，與進風蝸殼內面不在一個平面上，這樣就易產生渦流效應，增加系統能耗。MTW系列歐式梯形磨采用內部門板內面與進風蝸殼內面在同一曲面上，這樣就能有效的避免渦流效應。

精美外觀

歐版立式磨粉機不僅內部采用了諸多新的結構，而且外觀也采用優美的弧形結構設計，使整臺機器顯得更加秀外慧中。

歐版立式磨粉機工作原理

大塊狀物料經顎式破碎機破碎到所需粒度后，由提升機將物料送至儲料斗，再經振動給料機將料均勻定量連續地送入歐版立式磨粉機內進行研磨，粉磨后的粉子隨風機氣流上升，經選粉機進行分級，符合細度的粉子隨氣流經管道進入大旋風收集器內，進行分離收集，經出粉閥排出即為成品粉子。氣流由大旋風集粉器上端回風管吸入離心引風機，本機整個氣流系統是密閉循環的，并且是在正負壓狀態下循環流動的。在磨室內因被磨物料中有一定的含水量，研磨時產生熱量導致磨室內氣體蒸發改變了氣流量，以及整機各管道接合處密封不嚴，外界氣體被吸入，使循環氣流風量增加，為此通過調整風機與主機間的排氣管來達到氣流的平衡，并將多余的氣體導入布袋除塵器內，把余氣帶入的粉子收集起來，余氣被凈化后排出。

技術參數
