反擊式制砂機是礦山機械設備中的主要破碎設備，它主要是由主軸、轉子盤、板錘、板錘緊固裝置等部件組成。它的轉子有采用整體鑄鋼結構轉子；也有采用厚鋼板或鑄鋼板做成的圓盤疊合而成的轉子；也有鋼板焊接的空心轉子，以往大部分制砂機廠家都是采用焊接轉子結構。

河南世博機械生產的反擊式制砂機是由厚鋼板厚壁管鑄件焊接而成，加工后在進行定位焊接，在與物料接觸處喊上碳化鎢等硬質合金材料。應該將轉子質量盡量集中在外緣，增加轉動慣量。主軸與轉子使用緊定膨脹套脹緊，無鍵連接，這樣拆裝方便，并有過載保護作用。

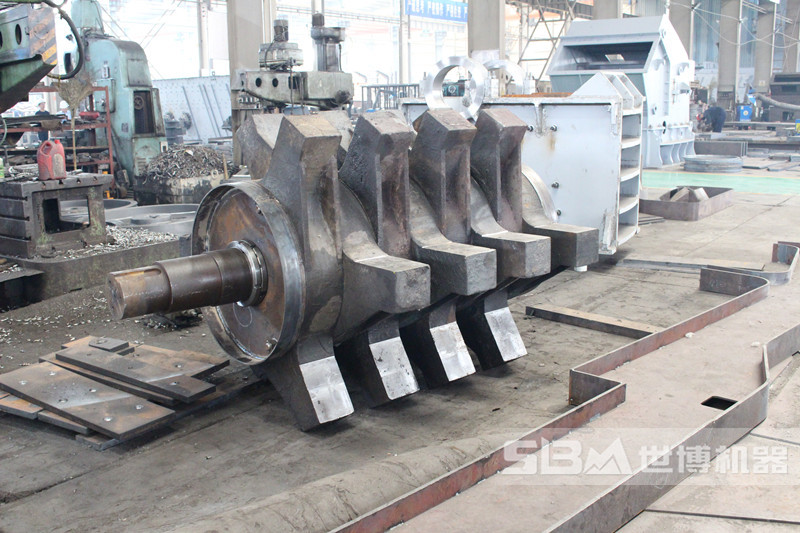

反擊式制砂機轉子結構

反擊式制砂機與錘式制砂機有不同之處，它是利用整個轉子質量所產生的動能通過板錘沖擊破碎物料，而錘式制砂機僅僅是靠錘頭產生的動能沖擊破碎物料。因此反擊式制砂機的轉子必須具有足夠的質量以適應破碎物料的需求。如果轉子質量過小，就會降低破碎效果，反之轉子量過大，則啟動困難。因此，轉子的質量也是非常重要的。
